Automatik USB Switch

Zwei USB-Geräte automatisch verbinden

Der Automatik USB Switch verbindet zwei USB-Geräte mit einem gemeinsamen Zielsystem. Dabei ist immer genau ein Anschluss aktiv: entweder Eingang A oder Eingang B. Der Wechsel erfolgt nach der direkt am Gerät eingestellten Zeit. Ein zusätzlicher PC-Dienst oder eine Steuerungssoftware ist nicht erforderlich.

• 2 Eingänge: für USB-Geräte wie Festplatten oder USB-Sticks
• 1 Ausgang: Verbindung zum PC oder einem anderen Zielsystem
• 2 Zeitmodi: Fixed Time und Countdown Time
• Autarker Betrieb: Bedienung vollständig über das Gerät

Funktionsprinzip

Die interne Schaltung verbindet immer nur eines der beiden USB-Geräte mit dem Ausgang. Zum festgelegten Zeitpunkt wird kontrolliert auf den anderen Anschluss umgeschaltet. Nur der aktuell ausgewählte Eingang ist mit dem Zielsystem verbunden.

Fixed Time – Umschalten zu einer festen Uhrzeit

Innerhalb des 24-Stunden-Zeitraums wird eine konkrete Uhrzeit definiert. Sobald dieser Zeitpunkt erreicht ist, führt das Gerät den Wechsel des aktiven USB-Anschlusses aus.

Countdown Time – Umschalten nach Ablauf einer Zeitspanne

Das Gerät zählt die eingestellte Dauer herunter. Nach Ablauf des Countdowns wechselt die Verbindung automatisch auf das jeweils andere USB-Gerät.

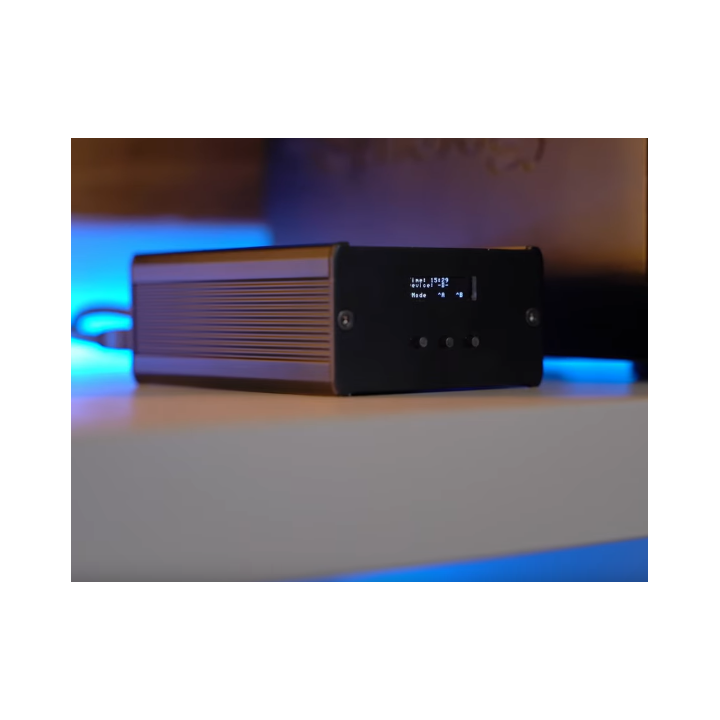

Direkte Bedienung über Display und drei Tasten

Das Display zeigt Uhrzeit, ausgewählten USB-Anschluss und verbleibende Zeit bis zum nächsten Wechsel. Alle Einstellungen werden direkt am Gerät vorgenommen. Dadurch arbeitet das Zeitsteuerungsmodul unabhängig von Betriebssystem, Netzwerk oder zusätzlicher Software.

1. Menütaste: Der linke Knopf wechselt vom Hauptbildschirm durch die Einstellungsmenüs.
2. Parameter einstellen: Mit dem mittleren und rechten Knopf werden Uhrzeit, Countdown und feste Schaltzeit angepasst.
3. Status ablesen: Das Frontdisplay informiert über Uhrzeit, aktiven Anschluss und verbleibende Zeit.

Typische Einsatzbereiche

• Datensicherungssysteme: Zwei USB-Datenträger abwechselnd mit einem Sicherungssystem verbinden.
• Offline-Backup: Ein Sicherungsmedium zeitgesteuert für den Sicherungslauf verbinden und danach wieder trennen.
• Zeitgesteuerte Anwendungen: USB-Geräte zu einer festen Uhrzeit oder nach einem Countdown wechseln.
• Regelmäßige Trennung: Anwendungen, bei denen ein USB-Gerät wiederkehrend vom Zielsystem getrennt werden soll.

Technischer Aufbau

• Timer-Platine: Verarbeitet Uhrzeit, Countdown und Schaltmodus.
• USB-Switch-Platine: Stellt die aktive Verbindung zwischen Eingang und Ausgang her.
• Display: Zeigt Betriebszustand, Uhrzeit und verbleibende Zeit.
• Push-Button-Keypad: Drei Tasten für Navigation und Parametereingabe.
• Switch-Chip: Elektronische Auswahl des aktiven USB-Datenwegs.
• Gehäuse: Robuste Einfassung für Elektronik, Anschlüsse, Display und Bedienelemente.

Hersteller und Produktsicherheit

Quansatech GmbH
Steyrtalstraße 88, 4523 Neuzeug, Österreich
E-Mail: office@quansatech.at · Tel.: +43 720 895056

Vor dem Einsatz ist die Eignung der angeschlossenen USB-Geräte und des vorgesehenen Sicherungsablaufs zu prüfen. Das Gerät ausschließlich entsprechend der mitgelieferten Anleitung und in trockenen Innenräumen verwenden.
